Guten Tag.

Ihre Frage beschreibt ein häufiges Problem mit unterschiedlichen Höhenniveaus von Mauern unterhalb der Geländeoberfläche. Wenn die inneren Bodenbeläge in den Räumen auf einer horizontalen Ebene verlaufen, das äußere Gelände entlang des Hauses aber ansteigt, bedeutet das, dass an einem bestimmten Abschnitt der Hauslänge die Erde höher liegt als der Nullpunkt des Innenpflasters. In diesem Fall besteht die Gefahr des sogenannten Feuchteüberbrückung – die Erde dotiert das Mauerwerk von der Seite über die Bodenniveau hinaus, und eine einfache horizontale Injektionen in Bodenhöhe würde nicht ausreichen.

Das System AquaStop Cream hat keine Einschränkungen bezüglich der Form oder Linie der Ausführung. Wir können Horizontalen kopieren, Kaskaden machen, Schrägen und vertikale Verschlüsse durchführen. Alles hängt davon ab, welche Lösung Sie wählen. Sie haben im Grunde zwei Möglichkeiten, die Situation bautechnisch zu lösen:

Variante A: Lösung ohne Ausschachtung (Geländeverlauf nachzeichnen)
Falls Sie aus irgendeinem Grund keinen Außengraben planen, muss die Injektionslinie das ansteigende äußere Gelände nachzeichnen. Die Injektionen müssen etwa 5 cm über der Höhe des äußeren Geländes durchgeführt werden (damit die Erde die Sperrschicht nicht überragt).

• Bei Ziegelmauerwerk (mit durchgehenden Fugen): Man arbeitet in sogenannten Kaskaden. Sie nutzen die horizontalen Lagerfugen. Sobald sich das Gelände hebt, beenden Sie die Reihe, machen einen senkrechten (vertikalen) Bohrloch nach oben in die nächste Fuge und setzen eine Reihe höher fort. Durch dieses Versatzverfahren kopieren Sie exakt die Hangneignung.

• Bei Mauerwerk ohne durchgehende Fugen (Mischmauer, Bruchstein): Hier sind Sie nicht an die Fugen gebunden. Die Bohrungen führen Sie unabhängig vom Material in einer gleichmäßig geneigten Ebene durch, die exakt den äußeren Geländeverlauf nachbildet.

• Achtung bei Ausführung von innen: Falls Sie von innen bohren, müssen Sie die Höhe des äußeren Geländes auf die innere Wand genau übertragen, um nicht versehentlich mit der Injektation unter die Höhe der äußeren Erde zu kommen. Der praktischste Weg, dies zu erreichen, ist die Geländehöhe z. B. von Fenster oder Tür zu messen oder sich mit zwei Testbohrungen durch die Wand an beiden Enden des Hangs zu helfen. Innen verbinden Sie diese beiden Punkte dann mit einer Schnur oder markieren sie mit einem Maurerkreidelineal (Kreideschnur). So erhalten Sie eine exakte geneigte Linie zum Bohren, die den äußeren Geländeverlauf zuverlässig nachzeichnet.

• Was ist mit dem Innenbereich? Dadurch, dass die Injektionslinie im Innenraum zum Boden hin ansteigt (den Hang nachzeichnet), entsteht darunter eine unverschlossene Mauerfläche in dreieckiger Form, die von außen in direktem Kontakt mit der Erde steht. Diese Fläche müssen Sie im Inneren von Bodennullpunkt bis zur ansteigenden Injektionslinie vertikal abdichten. Dazu verwenden Sie idealerweise unsere Hydroisolier-Streichmasse AquaStop Bitumen 2K, die danach problemlos verputzt werden kann. Falls Sie im Haus eine komplette Bodensanierung vornehmen würden, wäre es natürlich ideal, die gesamte Hydroisolierwanne vom Boden bis zu dieser schrägen Bohrlinie hochzuziehen. Zur besseren Vorstellung, wie man dieses Dreieck injiziert und abdichtet, füge ich anschauliche Fotos bei.

Variante B: Bautechnisch sauberstes Systemlösung (Mit Ausschachtung)
Falls es aus Realisierungs- und Kostensicht möglich ist, ist die beste und bautechnisch ideale Lösung, das Haus von außen auszuschachten, idealerweise bis zur Grundsohle, über die gesamte Länge, wo sich das Gelände über den Boden erhebt.

Falls Sie eine äußere senkrechte Hydroisolierung anbringen, entfällt das ganze Problem des ansteigenden Geländes. Die Injektionen können Sie dann in einer perfekten horizontalen Linie über die gesamte Hauslänge durchführen – direkt über dem inneren Boden. Das ansteigende Gelände dotiert das Mauerwerk dann nämlich nicht mehr von der Seite, weil es zuverlässig durch die neue äußere senkrechte Hydroisolierung geschützt ist.

Wichtige Regel für das technologische Vorgehen beim Aushub: Da die Injektionsarbeiten in Bodenniveau bei Außengräben aus Platzgründen (wegen Grabenbreite und Bohrmaschinen-Handhabung) praktisch nie von außen durchgeführt werden, müssen die Bohrungen von innen erfolgen. Bei diesem Vorgehen besteht jedoch ein ernstes Risiko der mechanischen Beschädigung der neuen äußeren senkrechten Isolierung durch den Bohrer. Die richtige Abfolge der Arbeiten ist daher folgende:

1. Mauerwerk von außen bis zur Grundsohle ausschachten.
2. Injektionslöcher von innen direkt über dem Boden bohren, wobei Sie den Bohrer bei voller Mauerstärke um ca. 3–4 cm kürzen, damit er nicht durchdringt.
3. Cremeinjektation durchführen.
4. Erst danach tragen Sie die äußere senkrechte Hydroisolierung des Mauerwerks auf (Asphaltbänder, Streichmassen) und führen anschließend die Verfüllung durch.

Zusammenfassung: Falls Sie nicht ausheben möchten, müssen Sie mit der Injektation (ob Creme oder mechanische Methode) den ansteigenden Geländeverlauf nachzeichnen und das Innere mit einer verputzbaren senkrechten Streichmasse AquaStop Bitumen 2K in dreieckiger Form retten. Falls Sie einen Aushub durchführen, halten Sie die horizontale Linie direkt über dem Boden ein und isolieren das Haus bautechnisch am besten.

Mit freundlichen Grüßen
Jiří Schwarz

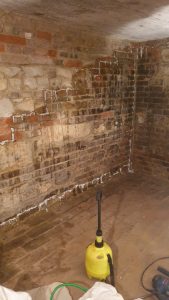

Durchgeführte Injektation von innen, den geneigten Geländeverlauf nachzeichnend. Variante A:

Durchgeführte Injektation von außen, den geneigten Geländeverlauf nachzeichnend. Ebenfalls Variante A:
